Объект: Покрасочная камера в детейлинг-центре.
Задача: Создать профессиональную приточно-вытяжную систему с многоступенчатой фильтрацией для обеспечения идеальных условий покраски и полной безопасности для маляра.
Проблема: Пыль, токсичный туман и дефекты покраски
Качественная покраска невозможна без правильно организованного воздухообмена. Отсутствие профессиональной вентиляции приводит к ряду критических проблем, которые полностью исключают получение качественного результата:
- Загрязнение поверхности: Пыль и мелкий мусор извне попадают на свежеокрашенную деталь, вызывая дефекты (шагрень, сорность) и требуя дорогостоящей перекраски.
- Опасность для здоровья: Красочный туман и пары растворителей создают в рабочей зоне токсичную среду, опасную для органов дыхания и здоровья маляра.
- Низкое качество покрытия: Неконтролируемые потоки воздуха приводят к неравномерному высыханию краски, подтекам и другим дефектам.
- Пожарная опасность: Концентрация паров растворителей в замкнутом пространстве создает взрывоопасную среду, что категорически запрещено нормами безопасности.
Инженерное решение: Сбалансированная система с избыточным давлением и двойной фильтрацией
Для создания идеальных условий была спроектирована и смонтирована сбалансированная приточно-вытяжная система. Подача воздуха осуществляется через потолочный пленум, а вытяжка — через стеновую панель сухой фильтрации. Это создает правильный ламинарный поток воздуха, направленный сверху вниз.
- Стерильная подача воздуха: Приточный воздух забирается с улицы, проходит через канальный фильтр, шумоглушитель и подается вентилятором в шумоизолированном корпусе в потолочный пленум. Пленум размером 2х1 м оснащен фильтром тонкой очистки F5, который отсекает мельчайшие частицы пыли, обеспечивая чистоту в камере.

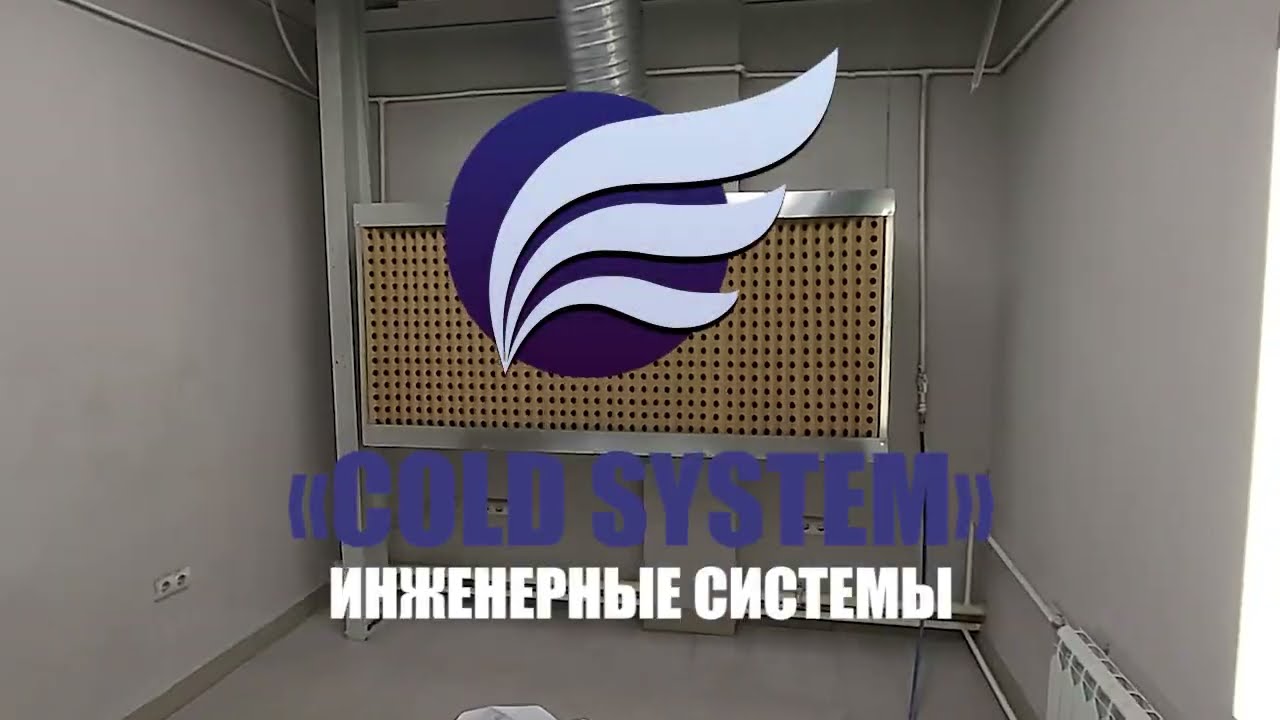

- Эффективная вытяжка и фильтрация: Отработанный воздух вместе с красочным туманом удаляется через вытяжную стену. Она оснащена двумя ступенями фильтрации: первый, гофрированный картонный фильтр, улавливает основной объем краски, а второй, из стекловолокна, задерживает мелкие частицы.
- Создание избыточного давления: Производительность приточного вентилятора немного выше, чем у вытяжного. Это создает в камере небольшое избыточное давление, которое предотвращает подсос пыльного воздуха из смежных помещений.
- Гибкая настройка: Вытяжной вентилятор подключен через частотный преобразователь. Это позволяет маляру регулировать скорость потока воздуха, создавая оптимальный режим для разных этапов работы — нанесения краски и сушки.
Используемое оборудование при монтаже вентиляции в детейлинг центре
| № п/п | Наименование | Ед.изм. | |
|---|---|---|---|
| Кол-во | |||
| 1 | Вентилятор радиальный ВР-80-75 №3 1,5кВт | шт | 1 |
| 2 | Вентилятор в шумоизолированном корпусе VCP-SH-70-40/35-GQ/4D-3,5/1500/380 | шт | 1 |
| 3 | Преобразователь частоты (1,5 кВт х 380 В) | шт | 1 |
| 4 | Пускатель для радиальных вентиляторов | шт | 1 |
| 5 | Пленум приточный для покрасочной камеры 2000х1000 | шт | 1 |
| 6 | Пленум вытяжной сухой фильтрации 2000х950 | шт | 1 |
| 7 | Клапан обратный Ø315 | шт | 1 |
| 8 | Клапан обратный Коп-2 700х400 | шт | 1 |
| 9 | Глушитель шума ГТК 315-900 | шт | 1 |
| 10 | Глушитель шума ГТПи 700х400-900 | шт | 1 |
| 11 | Потолочный фильтр ФВР-G3-2-20 | шт | 1 |
| 12 | Фильтр картонный гофрированный 0,9 х 9,2 | шт | 1 |
| 13 | Фильтрующий материал стекловолокно ФВР-G3-2*20 | шт | 1 |
| 14 | Корпус для фильтра ФВП 700х400 | шт | 1 |
| 15 | Кассета сменная фильтрующая для ФВП 700х400 | шт | 1 |
| 16 | Воздуховод (Сп) (Ø315 - L3000 (оц.ст. 0,50 мм.)) | шт | 3 |
| 17 | Отвод круглый - 1 (<90 - Ø315 (оц.ст. 0,50 мм)) | шт | 3 |
| 18 | Зонт прямоугольный (220x220 (оц.ст. 0,50 мм - R20)) | шт | 1 |
| 19 | Переход прямоугольный (700x400/600x300 - L200 - Тип 1 (оц.ст. 0,70 мм) | шт | 1 |
| 20 | Ниппель (Ø315 - L100 (оц.ст. 0,50 мм)) | шт | 2 |
| 21 | Воздуховод прямоугольный (600x300 L1250 (оц.ст. 0,70 мм - R20 - R20)) | шт | 3 |
| 22 | Врезка прямоугольная - 1 (600x300 - L100 <90 (оц.ст. 0,70 мм - R20) | шт | 1 |
| 23 | Решетка наружная 700х400 | шт | 1 |
| 24 | Сэндвич-панель | шт | 1 |
| 25 | Рама для монтажа крышного вентилятора | шт | 1 |
| 26 | Виброизоляторы, кронштейны, гибкие вставки | комплект | 2 |
| 27 | Расходные материалы и крепеж, материалы для электромонтажа | комплект | 1 |
Результаты: Идеальное качество покраски и безопасная работа
Внедренная система вентиляции создала в помещении профессиональную среду для нанесения высококачественных покрытий, полностью соответствующую всем технологическим и санитарным нормам.
- Безупречное качество покраски: Полностью исключено попадание пыли и сора на окрашиваемые детали, что гарантирует идеальный результат с первого раза.
- Безопасность для маляра: Система эффективно удаляет 100% красочного тумана и вредных испарений из рабочей зоны.
- Полный контроль над процессом: Возможность регулировки скорости воздушного потока позволяет маляру настраивать идеальные условия для работы.
- Соответствие нормам: Камера полностью соответствует требованиям пожарной безопасности и охраны труда.
